Pastilha Intercambiável KNUX 160405R-22:T5315 Dormer

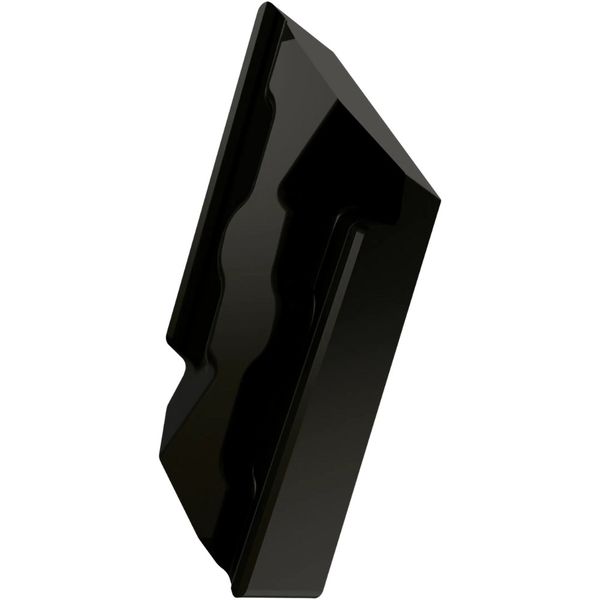

Inserto (pastilha) de torneamento desenho especial negativo, paralelogramo 55° com um comprimento de aresta principal de 16mm, 4.76mm espessurra, raio de ponta e 0.5mm precisão de indexação de acordo com a classe de tolerância ISO U, quebra-cavaco (apara) 22, na classe T5315, um revestimento MT-CVD metal duro WC-Co dentro do parâmetro ISO K10-K25, para médio para pesado usinagem (Maquinação) de ferro fundido com uma ferramenta de torneamento direita.



Especificações Técnicas:
Raio de canto - milímetro (RE): 0.5 mm
Comprimento da aresta de corte - milímetro (L): 19.5 mm
Máxima profundidade de corte - milímetro (APMX): 4.8 mm
Minima profundidade de corte - milímetro (APMN): 0.5 mm
Designação do fabricante do quebra-cavaco (apara) (CBMD): 22
Código do formato do inserto (pastilha) (SC): K - paralelogramo 55°
Espessura do inserto (pastilha) - milímetro (S): 4.76 mm
Largura do inserto (pastilha) - milímetro (W1): 9.525 mm
Código de folga do inserto (pastilha) e ângulo: N 0°
Design do inserto (pastilha): KNUX
Geometria do inserto (pastilha): Negativos
Tamanho do inserto (pastilha): 16
Espessura do inserto (pastilha): 04
Tipo de inserto (pastilha): X
Classe: T5315
Design da ferramenta: KN
ISO: KNUX160405R-22:T5315
ANSI: KNUX160405R-22:T5315



Código do fabricante: T5315
Marca: Dormer

* Imagens meramente ilustrativas
* Todos os produtos são produzidos e testados conforme normas específicas
* Todas as informações divulgadas são de total responsabilidade do fabricante
