Pastilha Torno TNMG 160408E M:T9315 Dormer

Pastilha Torno TNMG 160408E M:T9315 Dormer



A pastilha intercambiáveis é uma ferramentade corte, capaz de realizar no segmento de usinagem, operações como: desbaste, corte, acabamento, trabalhos médios, pesados, etc.

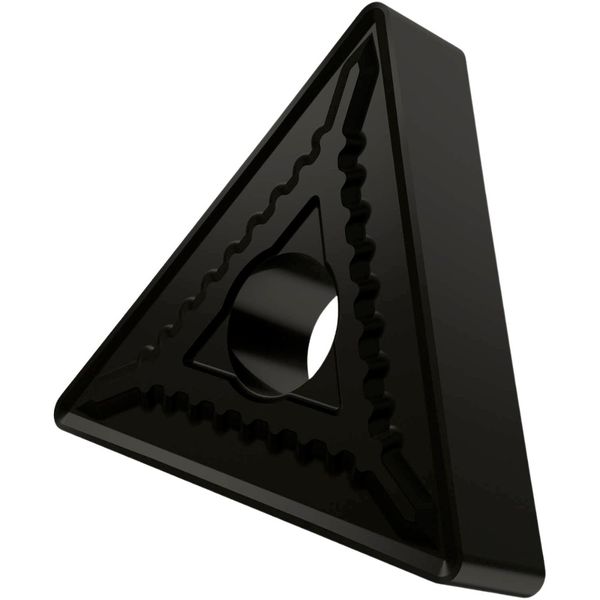

Inserto (pastilha) de torneamento dupla face negativo, triangular com diâmetro circunscrito de 9.525mm, 4.76mm espessurra, raio de ponta, 0.8mm precisão de indexação de acordo com a classe de tolerância ISO M, quebra-cavaco (apara) FM com arestas de corte redondas, na classe T7325, um revestimento MT-CVD metal duro WC-Co gradiente funcional dentro do parâmetro ISO M10-M25, para fino para médio usinagem (Maquinação) de aços inoxidáveis.



Especificações Técnicas:
Raio de canto - milímetro (RE): 0.8 mm
Comprimento da aresta de corte - milímetro (L): 16.5 mm
Máxima profundidade de corte - milímetro (APMX): 3 mm
Minima profundidade de corte - milímetro (APMN): 0.8 mm
Diâmetro do furo de fixação - milímetro (D1): 3.81 mm
Designação do fabricante do quebra-cavaco (apara) (CBMD): FM
Diâmetro do círculo inscrito - milímetro (IC): 9.525 mm
Código do formato do inserto (pastilha) (SC): T - triangular
Espessura do inserto (pastilha) - milímetro (S): 4.76 mm
Código de folga do inserto (pastilha) e ângulo: N 0°
Design do inserto (pastilha): TNMG
Geometria do inserto (pastilha): Negativos
Tamanho do inserto (pastilha): 16
Espessura do inserto (pastilha): 04
Tipo de inserto (pastilha): G
Operação de usinagem (Maquinação): Finishing
Classe: T7325
Design da ferramenta: TN
ISO: TNMG160408E-FM:T7325
ANSI: TNMG332-FM:T7325



Código do fabricante: M:T9315
Marca: Dormer
